TD4 製作 その5

f:id:akkera102:20170228222759p:plain

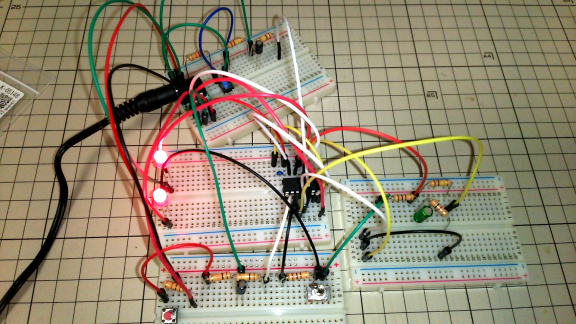

リセット信号とクロック信号(10Hz)を作ってみました。
以下、DCジャックを入れたときの挙動を書いてみます。


追記:配線ミスっていました。orz

・クロック信号
10Hz:0.1秒単位で点灯、点滅。
手動  :最初、点灯、点滅する。ただ、その後にリセットが点灯するので無視される。


・リセット信号
最初の動作が不安定。点灯、点滅、点灯、点滅、点灯してようやく安定する。


うーん、リセット信号、こんなに不安定なんですねえ。
点灯のみ、というわけにいかないようです。


リセットボタンについても0.5秒ほど押し続けないといけませんでした。
一瞬だと反応せず。


・クロック信号
10Hz:0.1秒単位で点灯、点滅。
手動  :ボタンを押して点灯、離すと点滅。


・リセット信号
電源を入れた後に点灯し続けます。動作も安定。


予想通りの結果でした。


お値段的なものもあるでしょうけど、
ATmega328p(1チップ)の凄さを改め感じています。
